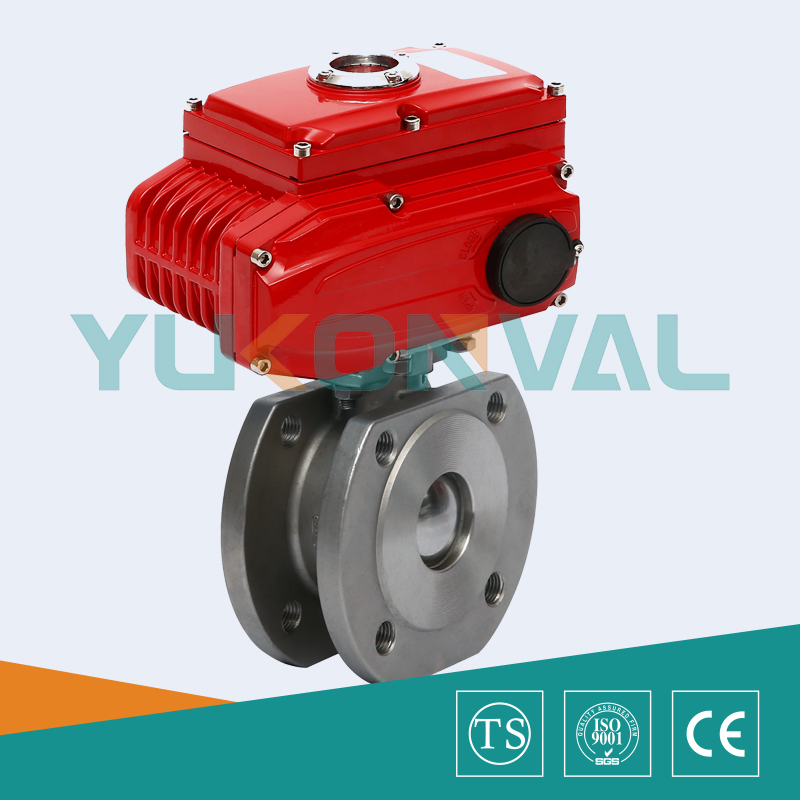

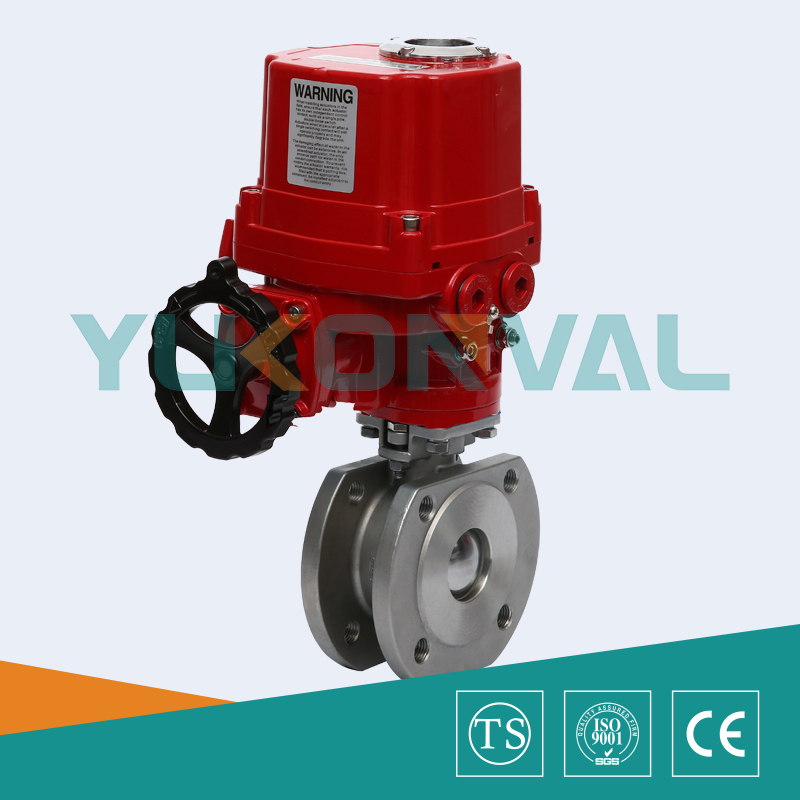

Q971F電動內螺紋球閥是由電動執行機構與對夾球閥兩部分組成，電動對夾球閥只需要旋轉90°即可全關全開；電動對夾球閥適用于兩位切斷、調節的場合。根據用途分為兩大類：電動O型切斷球閥和電動O型調節球閥，根據密封形式可分為：電動對夾球閥密封性能優良、流通能力大、裝卸維護方便、流阻小、密封可靠，甚至切斷。電動對夾球閥體積小、重量輕、推力大、功能強、伺服放大器內裝、操作方便、可靠性高，球閥與執行器采用直連方式，內置伺服系統，無須另配伺服放大器，輸入輸出信號4-20mA及220VAC電源即可控制運轉。電動對夾球閥具有連線簡單、結構緊湊、動作穩定可靠等優點。電動對夾球閥,Q971F電動O型切斷球閥,電動球閥是一種重要的電動閥門類，在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體，球體隨閥桿轉動，實現閥門的開啟或關閉。電動對夾球閥,Q971F電動O型切斷球閥,電動球閥可實現對石油、化工、造紙、冶金、污水處理、油罐車等運輸管道內介質的切斷和流通。
|
|
電動對夾球閥（配OV-TORK執行器） | 電動對夾球閥（配BHV-TORK執行器） |
公稱通徑 | DN15～250mm | |
公稱壓力 | PN1.6 2.5 4.0 6.4 | |
泄漏量 | 軟密封:零泄漏 | 硬密封:≤額定流量的10-5 |
執行機構 | 可另配OV-TORK、BHV-TORK、UNIC、361RS等系列電子式電動執行機構 | |
流量特性 | 快開特性 | |
可調范圍 | DN10-80 | DN100-150 |
250:1 | 350:1 | |
閥體形式 | 整體式鍛造、整體式鑄造 | |
連接形式 | 超薄法蘭式、對夾式 | |
閥芯形式 | "O"型球形閥芯 | |
密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |
基本誤差 | ±1% | |
死區 | ≤1% | |
回差 | ≤1% | |
適用溫度 | 密封面 | |
PTFE≤180℃、PPL≤300℃、硬密封≤450℃ | ||
執行器類別 | 引進型OV-TORK系列執行器參數 | 引進型3610R系列執行器參數 | 引進型BHV-TORK系列執行器參數 |
電源電壓 | 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC | ||
輸出力矩 | 50N·M～2000N·M | 50N·M～1500N·M | 50N·M～3000N·M |
動作范圍 | 0～90° 0～360° | 0～90° | 0～90°、0°～270°可選 |
控制方式 | 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) | ||
動作時間 | 15秒/30秒/60秒 | 10秒/15秒/30秒 | 18S～112S |
保護裝置 | 過熱保護 | 過載保護 | 內置過熱保護、過載保護 |
環境溫度 | -30°～60° | -30°～60° | -20℃～+70℃ |
手動操作 | 同附帶手柄操作 | 同附帶手柄操作 | 機械離合機構，配手輪操作 |
機械限位 | 電氣、機械二重限位 | 電氣、機械二重限位 | 2個外部調整螺栓 |
防護等級 | IP65 | IP55 | IP65、IP67、可定制IP68 |
防爆等級 | 無防爆 | ExdⅡ BT4 | ExdⅡ BT4,ExdⅡ CT6 |
位置測量 | 可選裝開關或電位計 | 比例控制單元 | 電位計、比例控制單元 |
驅動電機 | 8W/E | AC可逆電機 | 鼠籠式異步電機 |
進線接口 | PE1/2〞進線線鎖 | 2-PF 1/2〞進線線鎖 | 2個 PF 3/4” |
殼體材料 | 鋁合金 | 鋼，鋁合金 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
外涂層 | 干粉，環氧聚酯，具有較強防腐功能 | ||
采用優質的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 | |||
適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次 | |||
零件名稱 | 材料 | |||
閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
閥桿 | 2Cr13 | 304 | 316 | 316L |
閥座密封圈 | PTFE、碳素纖維＋PTFE、對位聚苯 | |||
填料 | V型PTFE、柔性石墨 | |||
公稱通徑DN(mm) | DN15-150 | ||||
公稱壓力 | PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 |
試驗壓力 | 強度試驗 | 15.0 | 24.0 | 37.5 | 48.0 |
密封試驗 | 11.0 | 17.6 | 27.5 | 35.2 | |
低壓氣密試驗 | 0.5～0.7 | ||||
適用介質 | 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) | ||||
設計與制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
法蘭尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
結構長度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
檢驗與試驗 | JB/T 9092、API 598、GB/T13927 |
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
